Schweißsymbole sind wichtig, um Informationen schnell weiterzugeben.
Hinweis: Die Schweißsymbologie basiert auf den Standards AWS A2.1 und AWS A2.4.
Definition
Die Symbolik kann wie folgt definiert werden:
Eine Reihe von Linien, Symbolen und Ziffern, die in technischen Zeichnungen verwendet werden, um einige Eigenschaften von Schweißverbindungen anzugeben .
Aber was ist ein Symbol?
Es ist etwas, das nach dem Analogieprinzip etwas anderes repräsentiert oder ersetzt.
Schweißsymbole sind Zeichnungen, die Richtlinien für den Schweißprozess darstellen.
Sie werden verwendet, um Platz und Arbeit in Projektzeichnungen zu sparen und gleichzeitig machen Symbole die Zeichnungsinterpretation schneller und einfacher.
Symbole liefern alle notwendigen Informationen zum Schweißen, wie: Geometrie und Abmessungen der Fase, Schweißnahtlänge, ob die Schweißung im Feld durchgeführt werden soll usw.
Nachfolgend eine Grundstruktur zum Übertragen dieser Informationen:
(1): Einschweißen auf der gegenüberliegenden Seite des Pfeils.
(2): Schweißen auf der gleichen Seite des Pfeils.
(3): Schwanz.
(4): Pfeil.
Referenzlinie
Die Referenzlinie ist ein Symbol und die Basis, auf der alle anderen Schweißsymbole (oder Anweisungen zum Ausführen einer Schweißung) platziert werden.
Ohne es gibt es kein schweißsymbol.
Symbole werden verwendet, um je nach Standort verschiedene Aktionen anzuzeigen.
Hinweis: Sie können oberhalb oder unterhalb der Referenzlinie platziert werden.
Die Referenzlinie muss horizontal sein und die Pfeillinie muss einen Winkel wie in der Abbildung unten gezeigt haben:

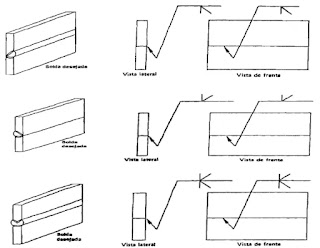

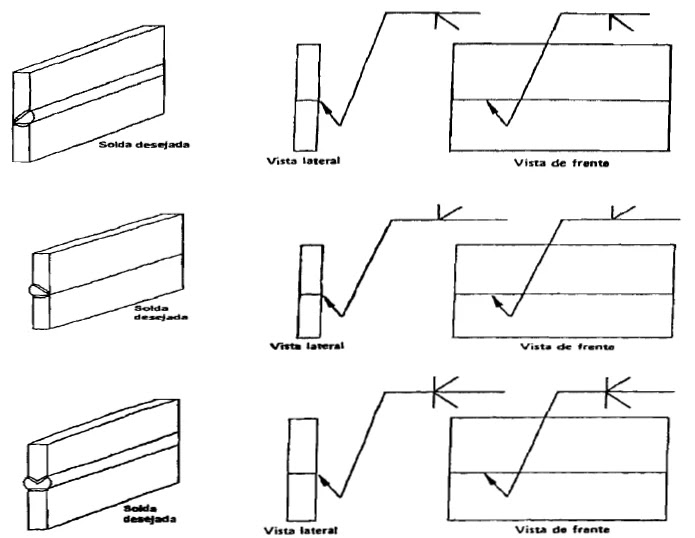

Gebrochener Pfeil
Ein unterbrochener Pfeil wird verwendet, wenn Wir haben ein bestimmtes Element der Verbindung, das angefast werden soll. Und die Aufgabe des Pfeils ist es, auf dieses Mitglied zu zeigen.
HINWEIS: Der ANSI/AWS A2.4-Standard besagt auch, dass Pfeile in den folgenden Situationen nicht gebrochen werden müssen:
- abgeschrägt ist offensichtlich.
- Wenn eine Option zum Anfasen des einen oder anderen Teils der Verbindung besteht.
Mehrere Linien
Mehrere Referenzlinien werden verwendet, um die Informationen bezüglich aufeinanderfolgender Schweißvorgänge zu enthalten.
Die Reihenfolge, in der diese Operationen ausgeführt werden sollen, wird dadurch bestimmt, wie nahe die Linie am Pfeil ist.
Die erste Operation wird durch die nächste Zeile angezeigt usw.
Pfeil
Der Pfeil verbindet die Referenzlinie des Schweißsymbols mit der zu schweißenden Verbindung.

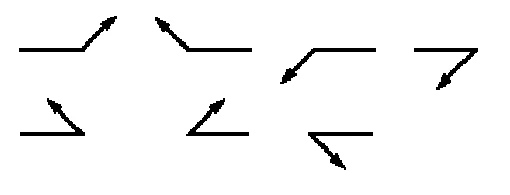

Im ersten Beispiel zeigt der Pfeil nach unten und rechts, aber viele andere Kombinationen sind erlaubt, solange die Bezugslinie horizontal bleibt (siehe Beispiele unten).
Ende
Referenzen wie Spezifikationen, Schweißverfahren, Verfahrensnummer, Anweisungen und andere Daten können am Ende des Symbols angegeben werden.
Wenn solche Verweise nicht verwendet werden, kann das Ende ohne sie belassen werden.
Es ist üblich, das Ende zu verwenden, um den Schweißprozess oder das zu verwendende Verschleißteil anzuzeigen.
Symbolplatzierung
Schweißsymbole werden je nach Position des Pfeils in Bezug auf die Verbindung über oder unter der Referenzlinie positioniert, nämlich:
- Symbol unterhalb der Bezugslinie entspricht einer Schweißnaht, die auf der gleichen Seite wie die Pfeilpunkte (2) oder (6) ausgeführt wurde.
- Symbol über der Bezugslinie entspricht einer Schweißung, die auf der gegenüberliegenden Seite ausgeführt wurde, auf die der Pfeil (1) oder (7) zeigt.
Dies liegt daran, dass wir oft beidseitig geschweißt werden. Es wäre auch schwieriger, beide Symbole auf derselben Seite zu verwenden.
HINWEIS:
Schweißen mit Merkmalen auf beiden Seiten der Verbindung, haben ein Symbol auf beiden Seiten der Referenzlinie.
Übersicht und Zusammenfassung
Neben der Referenzlinie, dem Pfeil und dem Ende haben wir Grundsymbole, Zusatzsymbole und Abmessungen oder andere Schweißdaten. Diese werden in anderen Artikeln besser erklärt.

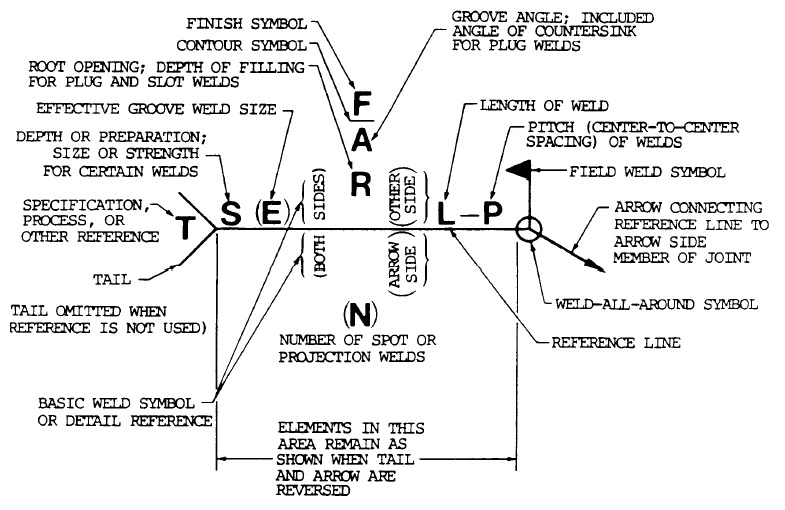

Das Bild unten zeigt die Standardpositionen für die verschiedenen Elemente eines Schweißsymbols.
Wichtige Tipps:
- Jedes Element eines Schweißnahtsymbols kann oberhalb oder unterhalb der Referenzlinie liegen, mit Ausnahme des Schweißsymbols für das Feld.
- Es ist zwingend erforderlich, die Referenzlinie und den Pfeil zu verwenden. Es ist auch zwingend erforderlich, ein schweißsymbol oder den Schwanz zu verwenden.
- Nicht alle Elemente eines Schweißnahtsymbols müssen angegeben oder verwendet werden, es sei denn, dies dient der Übersichtlichkeit.
